마더 보드와 전원 공급 장치를 프로세서에 슬롯으로 설치하고 RAM 모듈을 장착했습니다. 이제 보드의 모든 전선을 연결할 때입니다. 실수가 발생하면 PC가 정상적으로 작동하지 않거나 전혀 시작되지 않을 수 있으므로이 단계의 정확성은 매우 중요합니다. 세부 사항은 다음과 같습니다.
케이블을 마더 보드에 연결하는 방법
홈 시어터 시스템을 연결하는 것처럼 컴퓨터에는 엉망이되는 수많은 케이블과 전선이 있습니다. 각 와이어 또는 커넥터가 어디로 가는지 아는 것은 물론 올바른 순서를 보장하는 것이 중요합니다. 아래 나열된 단계에 따라 모든 구성 요소가 올바르게 작동하는지 확인하십시오.

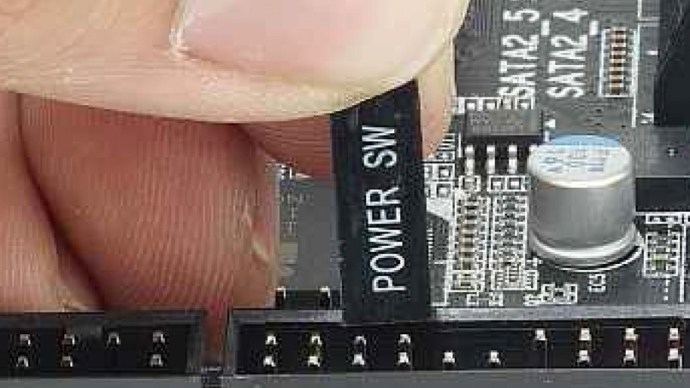

1. 전원 버튼 스위치 와이어 연결 위치
전원 버튼을 눌렀을 때 PC를 켜려면 전원 스위치를 마더 보드에 연결해야합니다. 케이스의 느슨한 케이블 중에는 일반적으로 PWR SW로 표시된 2 핀 커넥터가 있지만 확실하지 않은 경우 케이스 설명서를 확인하십시오.
전원 스위치 와이어는 마더 보드의 전원 점퍼에 연결해야합니다. 일반적으로 이러한 핀은 오른쪽 하단 섹션에 있으며 일반적으로 표시가 없습니다.

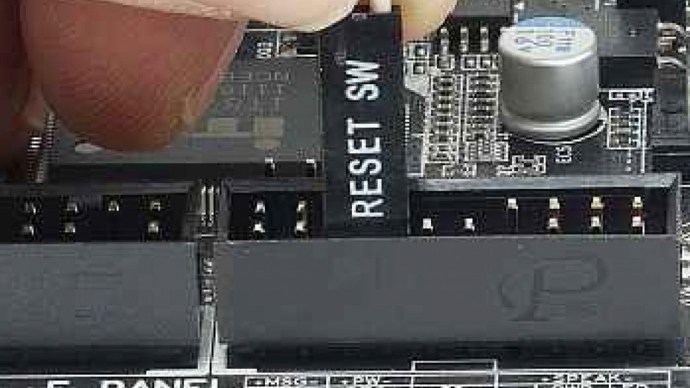

2. 리셋 스위치 와이어를 올바르게 연결하는 방법
PC 케이스에 리셋 스위치가있는 경우 플러그는 전원 버튼과 유사하며 전원 SW가 아닌 리셋 SW를 표시합니다. 이 커넥터를 사용하면 하드웨어를 재설정하고 컴퓨터를 강제로 재부팅하기 때문에 문제가 발생한 충돌 후 PC를 다시 시작할 수 있습니다.
리셋 버튼 와이어를 연결하려면 마더 보드에서 점퍼를 찾아야합니다. 커넥터는 일반적으로 전원 스위치 근처에 있습니다. 두 핀 위로 플러그를 밀어 제자리에 고정합니다. 이 커넥터가 어떤 방향으로 가는지는 중요하지 않습니다.

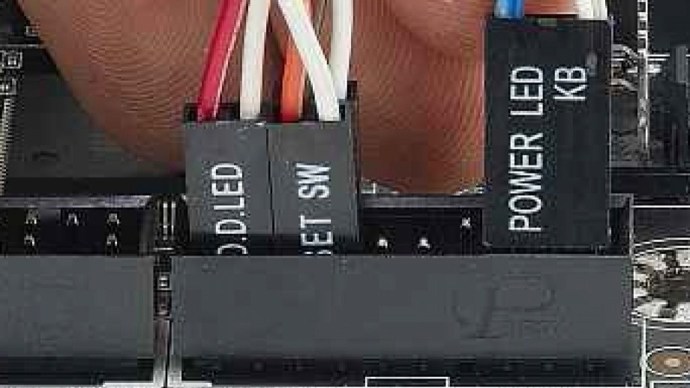

3. 전원 및 HDD LED 연결
HDD 커넥터는 하드 디스크가 작동 중일 때 켜지는 케이스 전면의 LED에 연결됩니다. 이 표시등은 PC의 작동 여부 또는 충돌 여부를 나타 내기 때문에 유용합니다.
전선이 LED에 연결되기 때문에 올바르게 작동하려면 특정 순서가 필요합니다. 케이블에는 일반적으로 플라스틱 플러그에 양극 및 음극 표시가 있습니다. 마더 보드 HDD 점퍼에도 양극 및 음극 포트가 있습니다. 이 연결이 올바른 순서로 이루어 지도록 설명서를주의 깊게 확인하십시오.
유사한 커넥터가있는 전원 LED 와이어에 대해 위와 동일한 절차를 따르십시오. 이 플러그도 올바른 방향으로 연결해야하므로 양극 및 음극 커넥터를 정렬해야합니다.

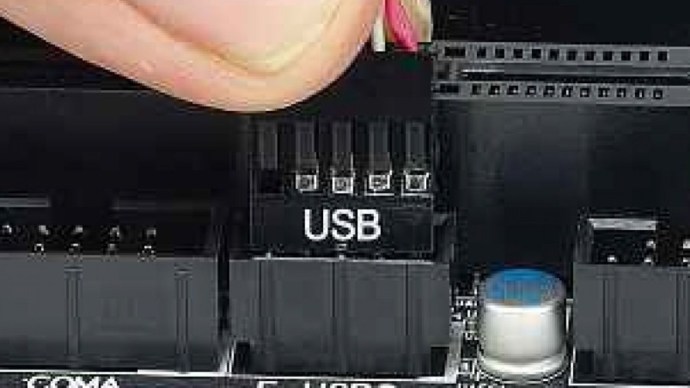

4. 마더 보드에 USB 와이어를 연결하는 방법
케이스에 전면 장착 USB 포트 또는 카드 리더가있는 경우 마더 보드의 예비 헤더에 연결해야합니다. 모든 경우에 케이스의 케이블은 USB로 표시됩니다.
마더 보드에는 "USB"라고 표시된 예비 커넥터가 있어야하지만 설명서에는 핀이있는 경우 정확한 위치가 나와 있습니다. USB 커넥터는 전원이 필요하므로 올바른 방법으로 케이블을 연결해야합니다. 다행히도 대부분의 PC 케이스에있는 USB 포트에는 마더 보드에 한 방향으로 만 연결되는 단일 플러그가 있습니다. PC에 형성된 플러그가없는 경우 케이스 및 마더 보드의 설명서를주의 깊게 확인하여 전선이 올바르게 설치되었는지 확인해야합니다.
블록 커넥터를 사용한다고 가정하고 마더 보드의 예비 USB 핀에 연결합니다. 케이블이 어디에나 드리워지지 않도록 케이블에 가장 가까운 헤더를 사용하는 것이 가장 좋습니다.

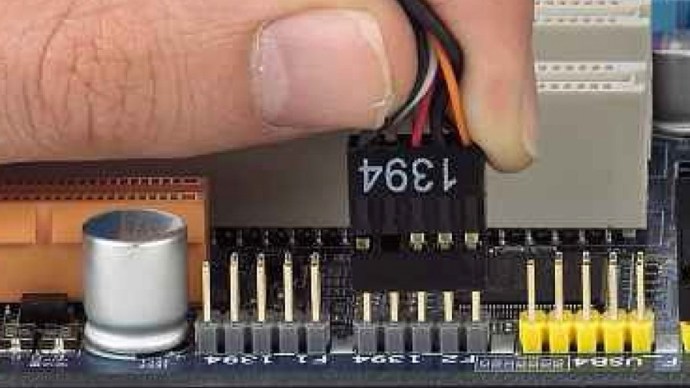

5. 마더 보드에 FireWire 연결 설치
전면에 장착 된 FireWire 케이블은 USB 케이블과 거의 같은 방식으로 PC에 연결됩니다. 다시 한 번, 보드에서 여분의 FireWire 헤더를 찾은 다음 (매뉴얼에서이 헤더가 어디에 있는지 설명합니다) FireWire 케이블을 연결합니다. FireWire는 i1394로도 알려져 있으므로 전선의 플라스틱 커넥터는 1394로 표시 될 수 있습니다.

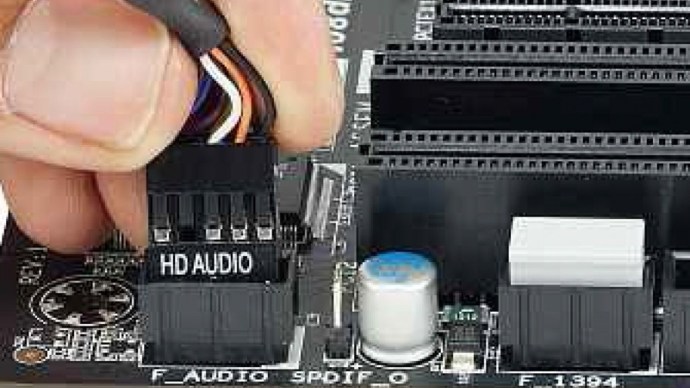

6. 마더 보드에 오디오 와이어 연결
헤드폰이나 마이크를 연결하려면 전면에 장착 된 오디오 포트도 마더 보드에 연결해야합니다. 다행히도 대부분의 PC 케이스에는 헤드폰, 오디오 입력 또는 심지어 마이크 용 잭을 포함하든 모든 전면 오디오 커넥터에 대한 단일 블록 플러그가 있습니다.
마더 보드 설명서에는 일반적으로 후면 패널 근처에있는 오디오 케이블 연결 위치에 대한 자세한 내용이 있습니다. 다시 말하지만, 플러그를 연결하는 방법은 한 가지뿐이므로 조심스럽게 제자리에 밀어 넣으십시오. 케이스에 경고 음용 스피커 헤더가있는 경우 마더 보드의 해당 커넥터에 연결합니다.

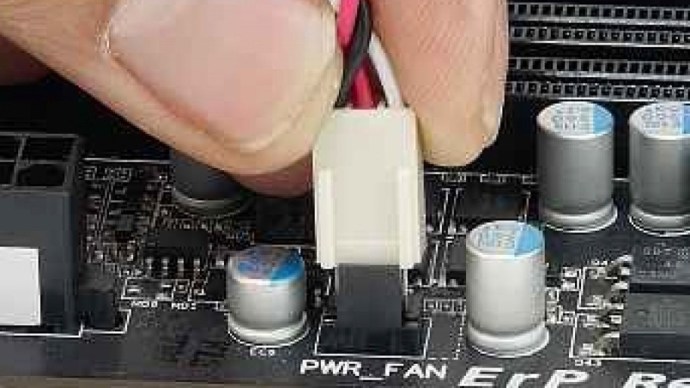

7. 마더 보드의 팬 와이어 연결 위치
최신 케이스에는 특정 영역에 미리 장착 된 추가 팬이있는 것이 일반적입니다. 이러한 냉각 장치는 케이스 안팎의 공기 흐름을 증가시키고 PC를 시원하게 유지합니다. 일반적으로 팬 와이어를 전원 공급 장치 커넥터에 연결할 수 있지만 마더 보드의 예비 팬 헤더에 연결하는 것이 가장 좋습니다. 대부분의 보드는 팬 속도를 자동으로 제어하고 PC를 최대한 조용하게 실행합니다.
팬에 3 핀 또는 4 핀 커넥터가있는 경우 (거의 항상 그렇습니다) 마더 보드에 직접 연결됩니다. 이 팬은 일반적으로 자동 속도 제어를 제공하는 유형입니다. 구형 PC에는 2 핀 플러그가 있고 일정한 속도로 실행되었습니다. 설명서를 참조하여 예비 팬 커넥터를 찾은 다음 팬의 전원 커넥터를 연결하십시오. 3 핀 커넥터는 4 핀 포트에 연결하거나 그 반대로 연결할 수 있습니다. 일반적으로 케이블은 한 방향으로 만 연결되므로 쉽게 연결할 수 있습니다.
8. CPU 팬 와이어 연결
프로세서 팬은 항상 CPU의 안전한 온도를 유지하는 가장 중요한 연결입니다. 시스템 팬과 마찬가지로 프로세서의 팬 속도는 CPU의 현재 내부 온도에 따라 마더 보드에 의해 제어되며 컴퓨터를 최대한 조용하게 유지합니다. 구형 마더 보드 / PC는 "무음 모드"옵션을 제공하지 않을 수 있지만 팬 와이어는 여전히 올바른 순서가 필요하므로 폼핏 플러그가 포함되어 있습니다.
또한 마더 보드에는 종종 CPU FAN으로 표시된 프로세서 팬용 특수 커넥터가 있습니다. 해당 위치는 설명서를 확인하십시오. 플러그는 4 핀 커넥터 일 가능성이 높지만 3 핀 프로세서 팬도 있습니다. 커넥터는 한 방향으로 만 연결됩니다.
모든 것이 올바르게 연결되면 케이블이 안전하게 고정되고 안전한 곳에 놓여 있는지 확인하십시오. 선이 팬에 걸리거나 뜨거운 표면을 만지는 것을 원하지 않습니다. 빈 드라이브 베이와 지퍼 타이를 사용하여 새로 리모델링 한 PC의 내부 케이블을 고정 할 수 있습니다.
컴퓨터 작업을위한 유용한 팁
모든 기술 장치와 마찬가지로 어떤 이유로 든 PC 내부에서 작업 할 때 고려해야 할 몇 가지 사항이 있으므로 "여기서 시작하겠습니다." 그 말장난 잡았어? 다음은 PC에서 작업 할 때마다 따라야하는 4 가지 필수 단계입니다.
- 전원 공급 장치가 분리되어 있는지 확인하십시오 . 전원 케이블을 아직 연결하지 않은 경우 분명히 적용되지 않을 수 있지만 경우에 따라 언급 할 가치가 있습니다.
- 상태 전기의 위험 감소 – 손의 자연적인 정전기는 내부 컴퓨터 부품에 큰 피해를 줄 수 있습니다. ESD 매트를 사용하든 안전 밴드를 사용하든 투자를 보호하기위한 중요한 단계입니다.
- 작업 공간에 액체 나 잔해물이 없도록 유지하십시오 . 새 컴퓨터 전체에 물 한 병을 쏟고 싶지 않습니다. 시작하기 전에 작업 공간을 청소하고 작업하는 동안 먼지를 줄이십시오.
- 손 청소 – 케이블 및 기타 내부 구성 요소로 작업 할 때 손에 묻은 기름과 먼지로 인해 나중에 문제가 발생할 수 있습니다. 무 분말 니트릴 장갑을 착용하는 것이 가장 좋지만 깨끗한 손이 좋습니다.
마지막으로, PC에서 작업 할 때 예방 조치를 취하고 내부 와이어와 케이블을 올바르게 연결하는 방법을 이해한다는 것은 곧 장치를 가동하고 실행할 수 있음을 의미합니다. 손상을 방지 할뿐만 아니라 LED와 버튼이 올바르게 작동하고 오디오 연결이 계획대로 작동하는지 확인할 수 있습니다.
